염소-알칼리 전해조의 핵심 구조 분석: 양극, 음극 및 막 어셈블리

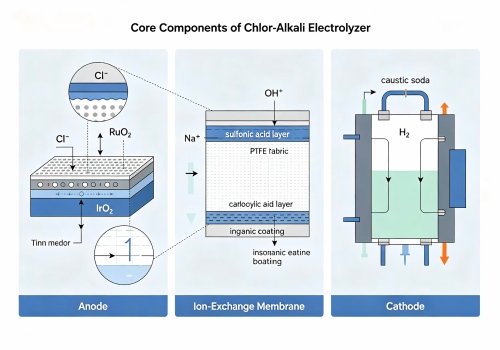

본질은 염소-알칼리 전해조 이 장치는 정밀하게 제어되는 전기화학 반응기입니다. 직류 전류가 양극을 통해 유입되어 음극을 통해 유출됩니다. 극히 좁은 틈 안에서 염수는 염소 가스, 수소 가스, 가성소다로 분해됩니다. 이 모든 과정을 구동하는 것은 정밀하게 설계된 세 가지 핵심 부품, 즉 양극, 음극, 그리고 이온 교환막의 상호 작용입니다.

1. 양극 구조 및 촉매 특성

양극은 염화 이온이 전자를 내놓는 곳입니다. 최신 염소-알칼리 전해조의 양극은 표면에 수 마이크로미터 두께의 혼합 금속 산화물 코팅이 된 티타늄 금속 확장 메쉬입니다. 티타늄을 기판 재료로 선택하는 이유는 전해의 양극 분극 조건에서 티타늄 표면에 치밀한 이산화티타늄(TiO₂) 부동태 피막이 자발적으로 형성되기 때문입니다. 이 피막은 습한 염소 가스와 고농도 염수에서 매우 안정적입니다. 그러나 부동태 피막은 티타늄을 부식으로부터 보호하는 동시에 티타늄 표면의 전기 전도성을 저하시킵니다. 따라서 티타늄 표면에 마이크로미터 크기의 촉매 코팅을 분사합니다. 이 코팅의 핵심 성분은 금속 수준의 전도성을 가진 산화물인 이산화루테늄(RuO₂)입니다. RuO₂의 일함수는 TiO₂의 밴드갭 내에 정확히 위치하여 TiO₂ 부동태 피막 내에 "전도성 다리"를 형성하고, 이를 통해 전자가 전해액에서 부동태 피막을 통과하여 티타늄 기판으로 이동할 수 있습니다. 한편, RuO₂는 염소 발생 반응(2Cl⁻ → Cl₂ + 2e⁻)에 대해 매우 높은 촉매 활성을 나타냅니다. 동일한 전압에서 염소 발생 속도가 산소 발생 속도보다 훨씬 크기 때문에 전류 효율이 향상됩니다. 그러나 순수한 RuO₂ 코팅은 산성 전해액(pH 2~4)에서 장기간 운전 시 서서히 용해됩니다. 따라서 상용 DSA(치수 안정형 양극) 코팅에는 이리듐 이산화물(IrO₂)이 첨가됩니다. 이리듐 이산화물은 산성 환경에서 이원 루테늄 산화물보다 훨씬 안정적이어서 코팅 수명을 연장합니다. 일부 조성물에는 안정제 및 분산제로 SnO₂가 포함되기도 합니다. 격막 전해액의 pH가 높아 산소 발생 부반응을 억제해야 할 필요성이 커지기 때문에 격막 전해액 양극 코팅에는 일반적으로 더 많은 SnO₂가 포함됩니다.

2. 막층 구조 및 이온 선택성

현대 염소-알칼리 막 이 막은 4개의 기능성 층으로 구성된 과불화 고분자 복합재료입니다. 가장 두꺼운 층은 양극 쪽에 위치한 설폰산 층입니다. 과불화설폰산(-SO₃H)은 강산입니다. 이 층은 수분 함량이 높아 나트륨 이온이 막힘없이 통과할 수 있으며, 막의 주요 전도성 층으로 낮은 저항 경로를 제공합니다. 설폰산 층 뒤에는 기계적 골격을 제공하는 PTFE 섬유가 내장되어 있습니다. 과불화탄소 사슬의 화학적 불활성 덕분에 이 막은 강산화 및 강알칼리 조건이라는 두 가지 극한 환경에서도 내구성을 갖습니다. 또한 PTFE 골격은 고온 작동 중 막의 열 크리프 현상을 방지합니다. 막의 국부적인 수축 또는 팽창은 전극과의 간격 변화를 일으켜 제어되지 않는 국부 전류 밀도를 유발할 수 있습니다. 음극 쪽에 위치한 층은 카르복실산 층이며, 과불화카르복실산(-COOH)은 약산입니다. 산성이고 수분이 풍부한 양극 측에서는 -COOH가 부분적으로 중성 분자로 남아 이온 채널이 반쯤 열린 상태를 유지합니다. 알칼리성이고 수분이 부족한 음극 측에서는 -COOH가 -COO⁻로 완전히 해리되고, 밀집된 음전하가 도난 배제 장벽을 형성하여 OH⁻의 역이동을 방지합니다. 가장 바깥쪽 층은 수 마이크로미터 두께의 무기 코팅(일반적으로 ZrO₂와 같은 다공성 산화물)입니다. 다공성이고 거친 표면 구조를 형성함으로써 막 표면의 기포 부착을 감소시켜 전기분해로 생성된 염소 및 수소 가스가 막 표면에서 빠르게 분리되도록 합니다. 단일 설폰산 막은 OH⁻ 역이동을 효과적으로 차단할 만큼 충분한 음전하 밀도를 갖지 못합니다. 음극 전해액의 OH⁻ 농도는 양극 전해액보다 훨씬 높으며, 과도한 농도 기울기로 인해 OH⁻가 막을 통해 양극으로 역이동하여 전류 효율이 크게 감소합니다. 이후 이 문제는 술폰산 층 위에 카르복실산 층을 적층하는 방식으로 해결되었습니다. 카르복실산 층의 -COO⁻ 음전하 밀도는 -SO₃⁻보다 훨씬 높아 OH⁻ 반발력을 강화합니다. 전체 막 저항은 약간 증가하지만 전류 효율은 80%에서 96~97%로 크게 향상됩니다.

3. 주요 부품의 핵심 연구 개발 방향

염소-알칼리 전해조의 이 세 가지 핵심 구성 요소는 연구 개발의 세 가지 차원을 나타냅니다. 즉, 강산화 환경에서 전기 촉매 코팅 양극의 내구성, 강알칼리 환경에서 높은 비표면적을 가진 촉매 음극의 안정성, 그리고 극단적인 pH 구배 하에서 과불화막의 효율적인 이온 선택성입니다.

자주 묻는 질문(FAQ)

1. 티타늄 양극에 혼합 금속 산화물 코팅이 필요한 이유는 무엇입니까?

티타늄 표면에 자연적으로 형성되는 TiO₂ 부동태 피막은 부식을 방지하지만 전도성을 저하시킵니다. RuO₂-IrO₂ 복합 코팅은 전도성 가교를 형성하고 높은 염소 발생 촉매 활성을 제공하며 산성 환경 안정성을 향상시킵니다.

2. 양극 코팅에서 IrO₂와 SnO₂의 기능은 무엇입니까?

IrO₂는 코팅의 장기적인 내산성을 향상시켜 용해를 방지합니다. SnO₂는 안정제 및 분산제 역할을 하여 격막 전지에서 산소 발생 부반응을 억제하는 데 도움을 줍니다.

3. 염소-알칼리 막은 왜 설폰산 + 카르복실산의 이중층 구조를 채택하는가?

설폰산 층은 높은 이온 전도성과 낮은 저항을 보장합니다. 카르복실산 층은 강력한 도난 배제 장벽을 형성하여 OH⁻ 역이동을 차단함으로써 전류 효율을 80%에서 96%~97%로 크게 향상시킵니다.
